CZ0513防爆负荷隔离开关( 控制开关、主开关 )模块

CZ订单代码:

产品特点

●由于该开关属于认证模块（U证），必须安装在增安型壳体内。
●开关容量16/25A
●额定电压230-690VAC
●开关具有良好的阻燃性能。
●开关模块具有弹簧蓄能瞬时释放的加速机构实现了快速接通或分断。
●开关模块触点材料是银合金。
●开关模块所有接线处压线螺钉均为不锈钢材质。
●开关模块隔离距离大。
●IECEx国际认证、ATEX欧盟认证

产品参数

产品类型：	防爆负荷隔离开关模块 ( 控制开关、主开关 )
认证：	CCC IECEX ATEX
使用区域：	2G/Gb/1区
最低使用环境温度：	-40℃
最高使用环境温度：	+55℃
最低工作温度：	-40℃
最高工作温度：	+95℃
外壳材料：	不饱和树脂

认证：

China: CNEx16.0836U Ex mark: Ex d eⅡC Gb

IECEx: IECEx CQM 10.0006U Ex mark: Ex db eⅡC Gb
ATEX: (DNV) Presafe 16 ATEX 8122U Ex mark: Ⅱ2G Ex db eb ⅡC Gb

适用范围：

气体1区和2区

使用环境温度:

-40℃≤Ta≤+55℃

工作温度：

-40℃ ~ +95℃

使用类别：

AC-23、AC-3

开关开断容量：

AC 3	230V	400V	500V	690V
	25A	25A	20A	16A

额定绝缘电压 Ui：

800V

额定冲击耐受电压 Uimp:

6kV

额定短时耐受电流 Icw：

3kA

额定短路分断能力 Icn：

4kA

额定频率：

50/60Hz

端子截面：

25A：2×1.5 ~ 4mm²

外壳材料：

不饱和树脂

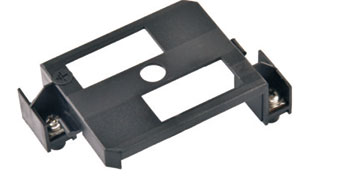

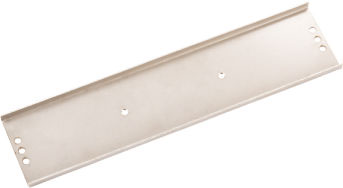

	安装导轨 4007/110,4007/182，4007/230,4007/300		PE+N 模块

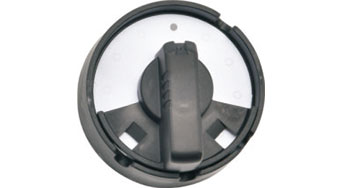

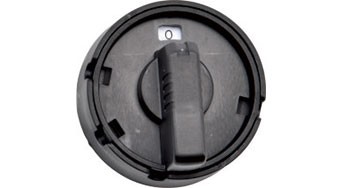

	5PE 急停操作手柄（红/黄） CZ8000-8003-5PE		5PD 操作手柄（黑） CZ8000-8003-5PD

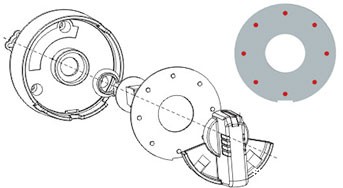

	5TD 操作手柄（黑） CZ8000-8003-5TD		标识牌 TD-□

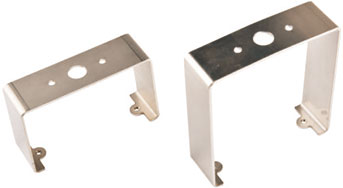

	板后安装支架 4011/01用于2P - 4P 开关 4011/02用于5P - 8P 开关 4011/01,4011/02
